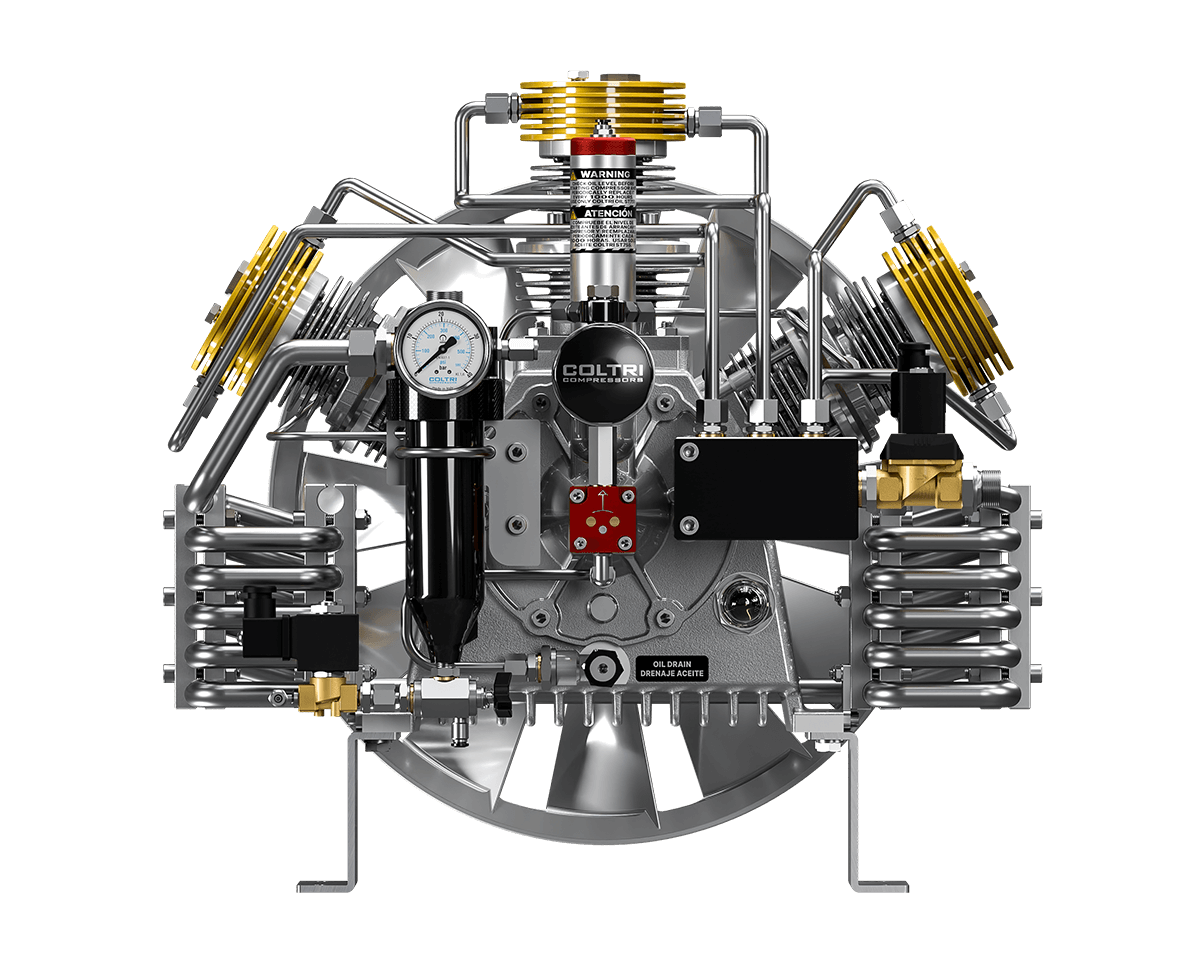

Booster Indy I
Gruppo pompante per media pressione (40 bar) a 3 stadi.
- Monoblocco in alluminio
- Albero motore collo d’oca in acciaio forgiato
- Lubrificazione forzata sui cilindri del 2° e 3° stadio tramite pompa ad ingranaggi
- Filtrazione dell’olio.
- Tubi raffreddamento interstadio maggiorati e in acciaio INOX
- Tubi, raccordi e dadi in acciaio inox AISI 316
- Temperatura di uscita di circa 15 °C superiore alla temperatura dell’aria di raffreddamento
- Separatore finale
- Bielle in alluminio forgiato
- Cuscinetti di banco a rulli
- Cuscinetti delle bielle a rulli
- Cilindri in allumino con riporto duro di nicasil
- Valvole aspirazione e scarico in acciao INOX
- Valvola di sicurezza finale

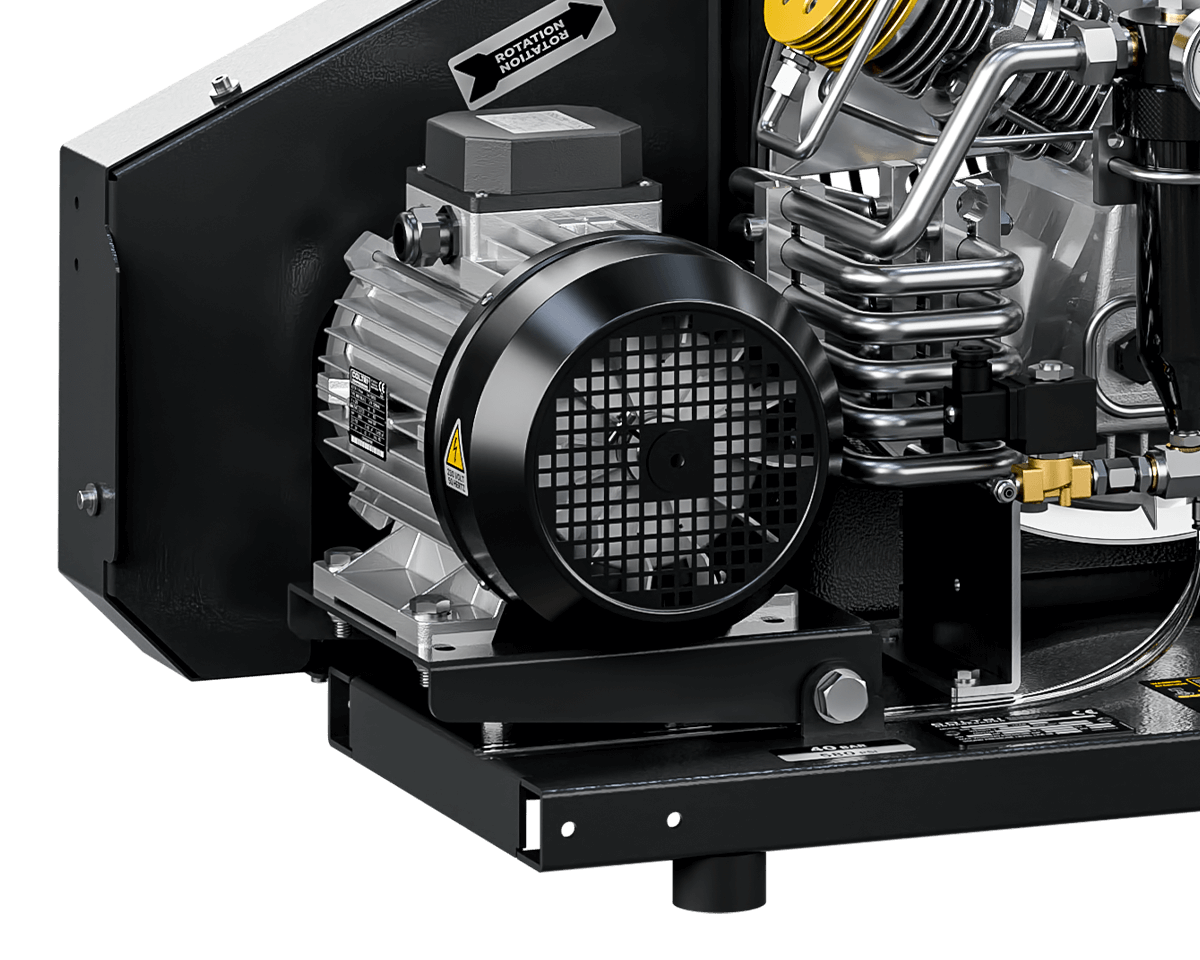

Motore elettrico
Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico trifase da 7,5 kW.

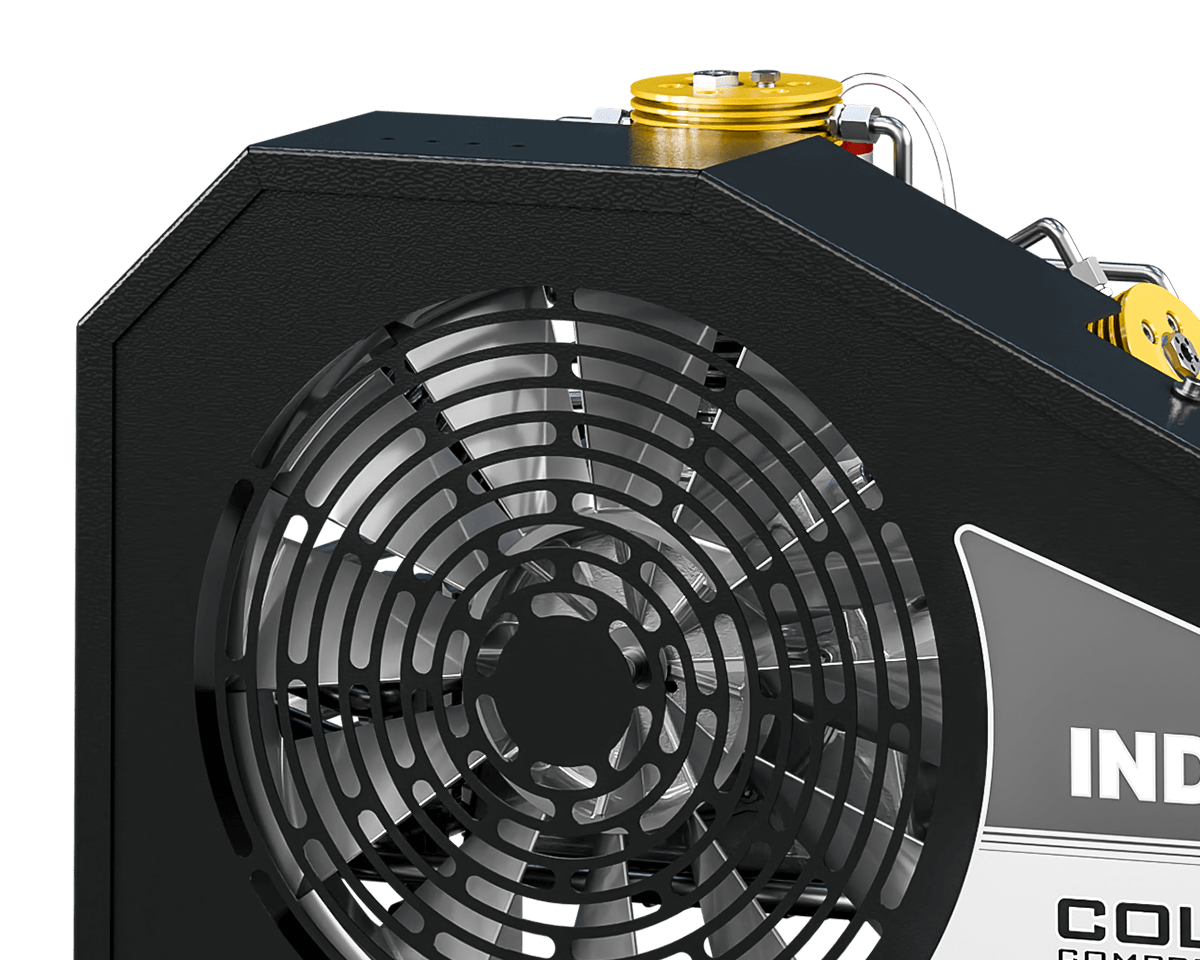

Telaio
Essenziale e compatto, questo telaio è pensato per facilitare la trasportabilità. La piastra porta-motore basculante garantisce la costante tensione della cinghia trapezoidale. Il carter di protezione convoglia l’aria di raffreddamento sui cilindri e sui tubi inter-stadio. Questo garantisce un elevato rendimento di compressione.
Dotazione standard
Pompa dell’olio con manometro
Valvola di mantenimento pressione
Sistema di separazione della condensa
Scarico automatico della condensa

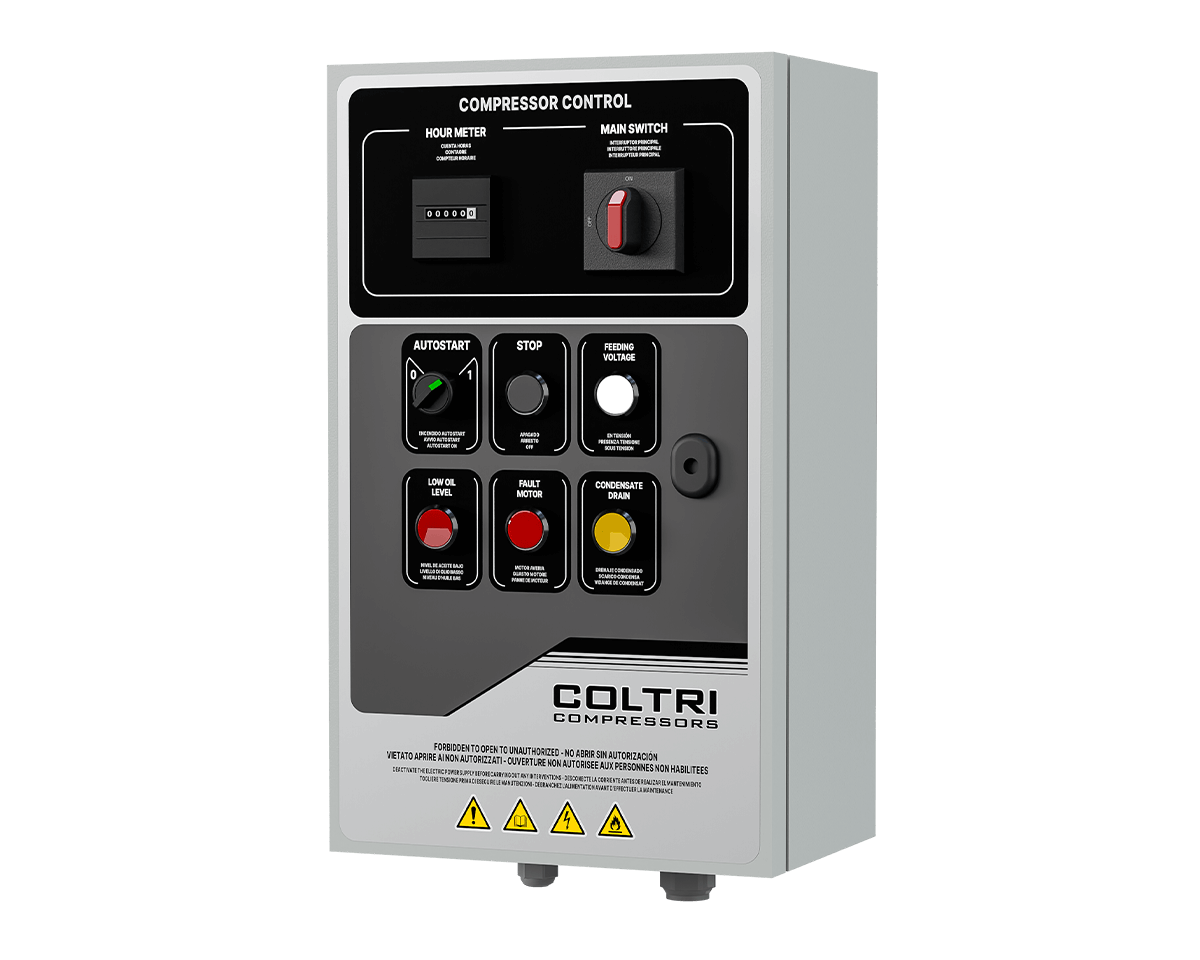

Spegnimento automatico
Riavvio automatico
Pressostato in ingresso
Frame color Black RAL 9005
Dati tecnici
Tipologia di gas
Aria – Azoto
Pressione di aspirazione
Da 2 a 8 bar
Pressione nominale
40 bar
Pressione di esercizio
40 bar
Massima pressione di esercizio
40 bar
Range di temperatura consentita
-10° C ÷ +40° C
Range di altitudine consentita
0 ÷ 1.500 m SLM
Inclinazione massima consentita
15°
Design
Basic
Tensione operativa, standard
400 V, 50 Hz
Altra tensione di esercizio
Su motore elettrico trifase a 60 hz la potenza (kW / Hp) aumenta del 20%.230 V, 50 Hz / 440 V, 60 Hz / 230 V, 60 Hz
Olio
Synthetic Coltri Oil ST 755
Intervallo di cambio dell’olio
1 anno / 1.000 h
Telaio
Acciaio – Colore Black RAL 9005 – Verniciatura a polvere – Antigraffio
Rumorosità
LpA LpA 72 dB dB
Compressore
Portata gruppo pompante
7,5 kW
Da 489 l/min a 1.466 l/min
Da 29.4 m3/h a 88 m3/h
Da 17.3 CFM a 51.8 CFM
Flusso d’aria di raffreddamento della ventola
7,5 kW
1.400 m3/h
Peso
Modello standard. Il peso e le dimensioni possono variare a seconda degli accessori.7,5 kW
105 kg
231 lb

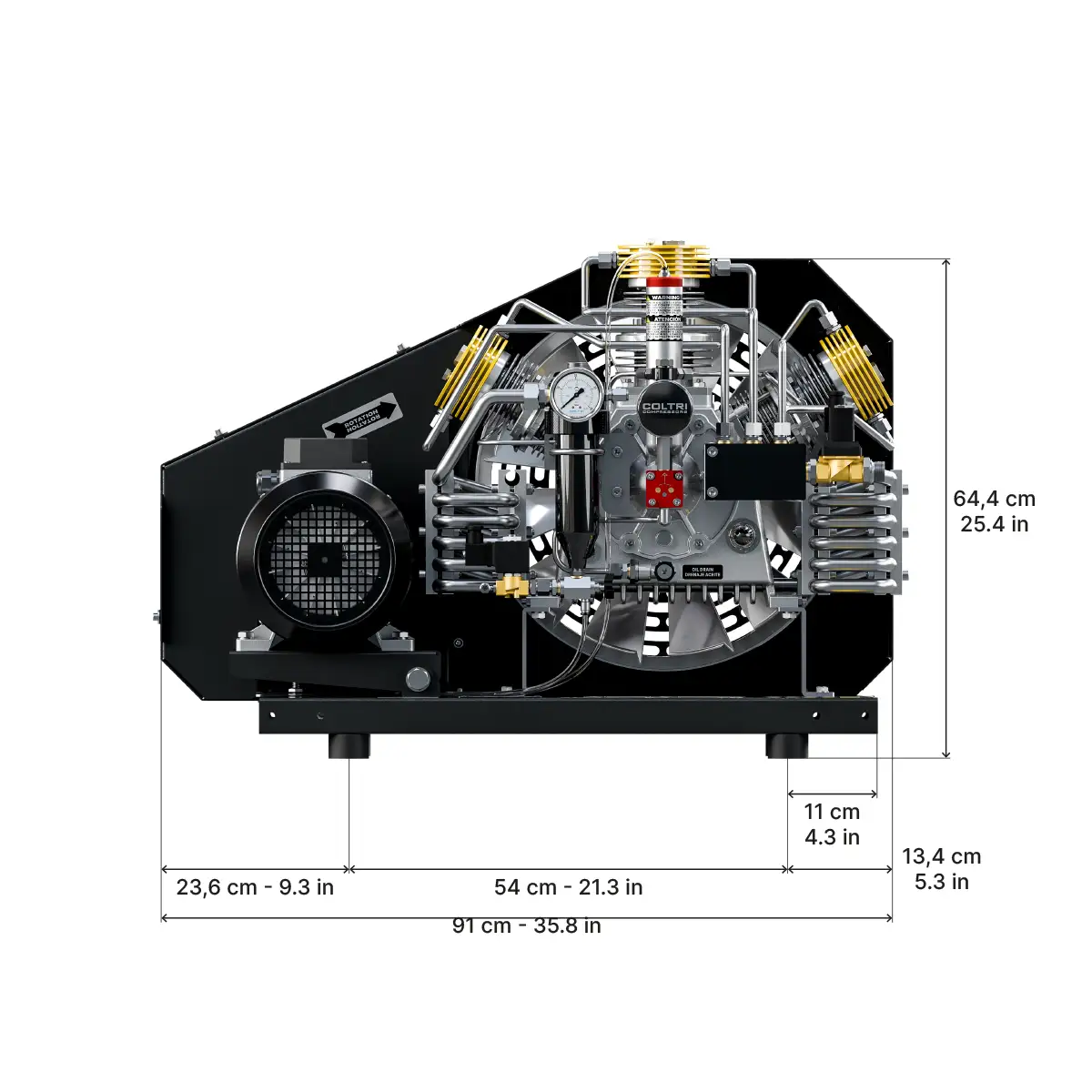

Dimensioni
(B x P x A)103 x 44,7 x 61,7 cm
40.5 x 17.6 x 24.3 in
Motore
Potenza
7,5 kW
7,5 kW
10 Hp
Tipologia di motore
7,5 kW
Elettrico trifase
Tensione operativa
Diverse tensioni / frequenze disponibili su richiesta7,5 kW
400 V, 50 Hz
Corrente nominale
7,5 kW
15 A
Giri motore (RPM)
7,5 kW
2.870
Classe di protezione
IP55
I modelli disponibili di Booster Indy I
(Modelli non standard disponibili su richiesta)
Booster Indy I 7.5 kW
Portata: da 489 l/min a 1.466 l/min
