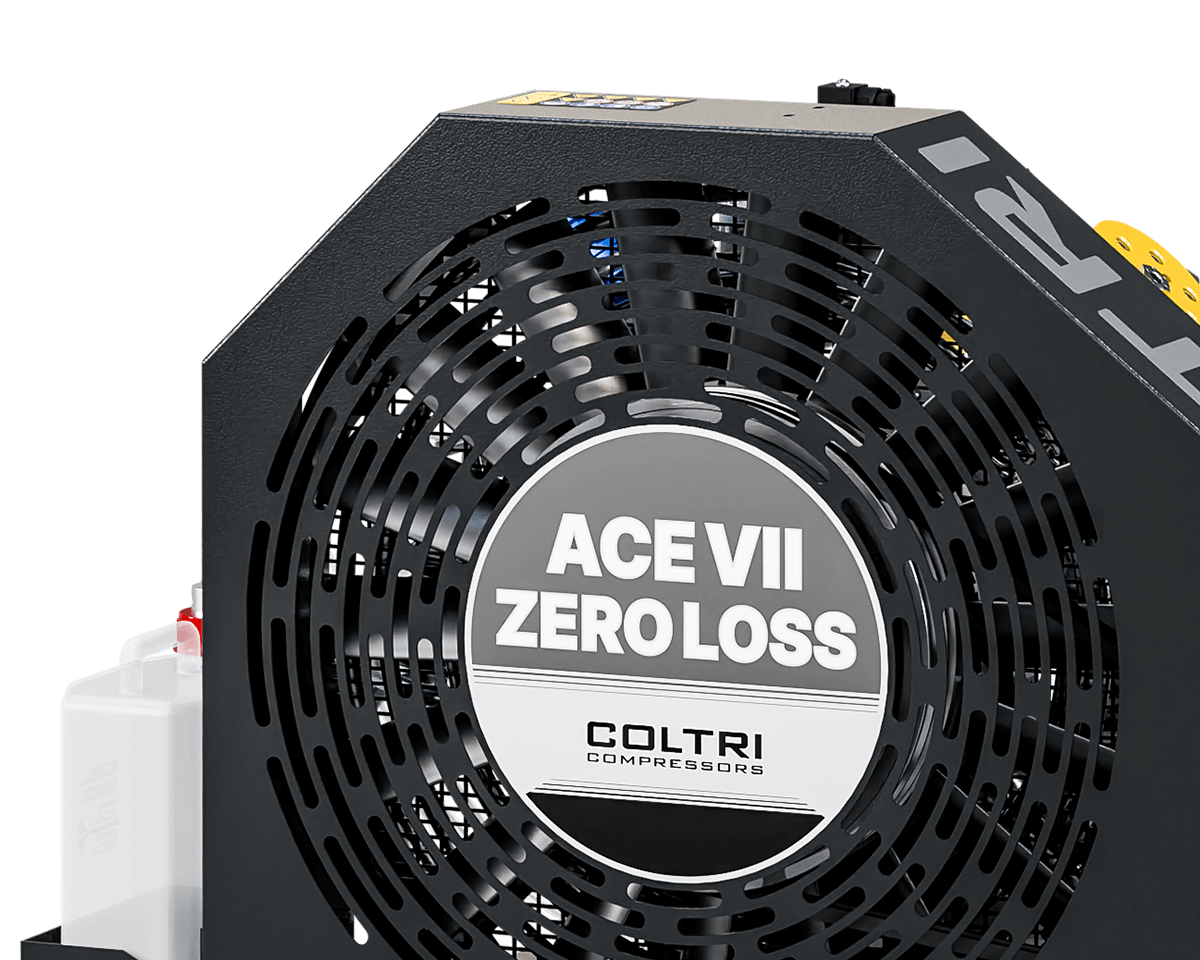

Ace VII Zero Loss

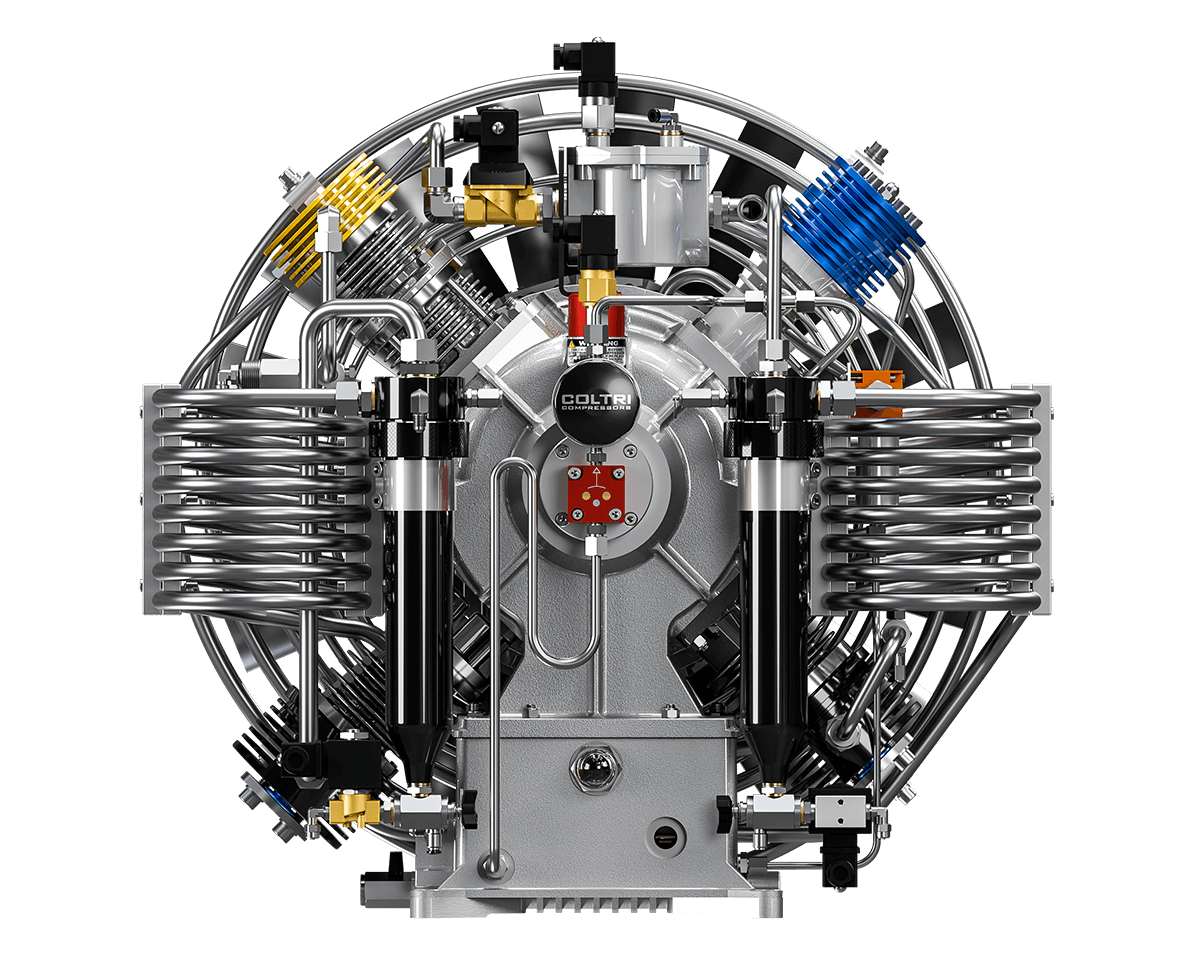

Gruppo pompante a 4 stadi con recupero del gas
- Gruppo pompante per alta pressione a 4 stadi.
- Monolocco in alluminio,
- Collo d’oca in acciaio forgiato
- lubrificazione forzata sul cilindro del 4° stadio tramite pompa ad ingranaggi
- Filtrazione dell’olio
- Bielle in alluminio
- Cuscinetti di banco a rulli
- Cuscinetti delle bielle a rulli
- Cilindri del 2° e 3° stadio in ghisa speciale
- Cilindro del 4° stadio in acciaio speciale trattato.
- Valvole aspirazione e scarico in acciao INOX
- Tubi raffreddamento interstadio in acciaio inox
- Separatore dopo il 2°, 3° e 4° stadio
- Valvole di sicurezza dopo ogni stadio
- Sensore livello dell’olio
- Con stadio di servizio che recupera il gas che trafila verso il monoblocco e lo reimmette nel 2° stadio

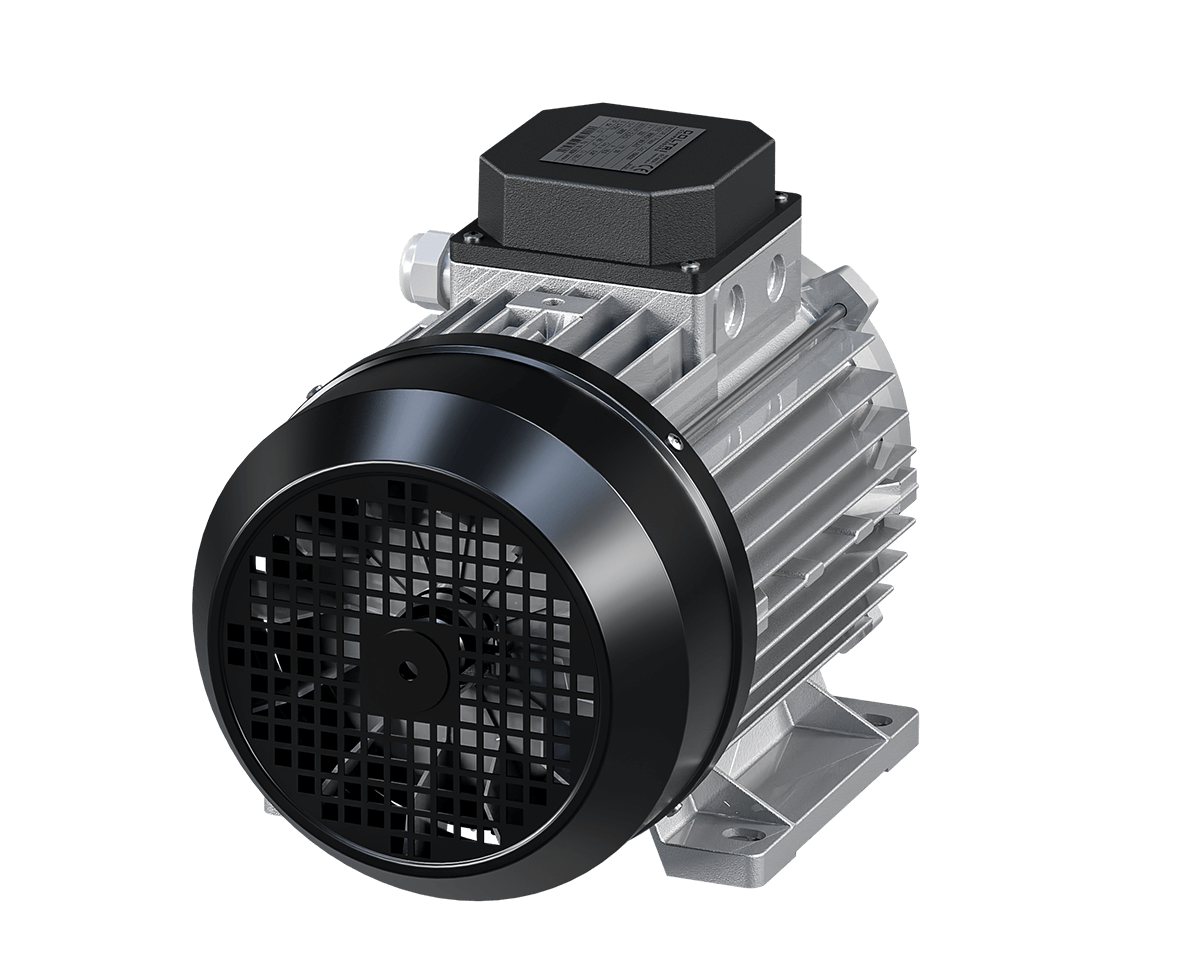

Motore elettrico
Una delle parti fondamentali del compressore: il motore trasferisce il moto al gruppo pompante attraverso la cinghia. Su questo modello è disponibile il motore elettrico trifase da 5,5 kW.

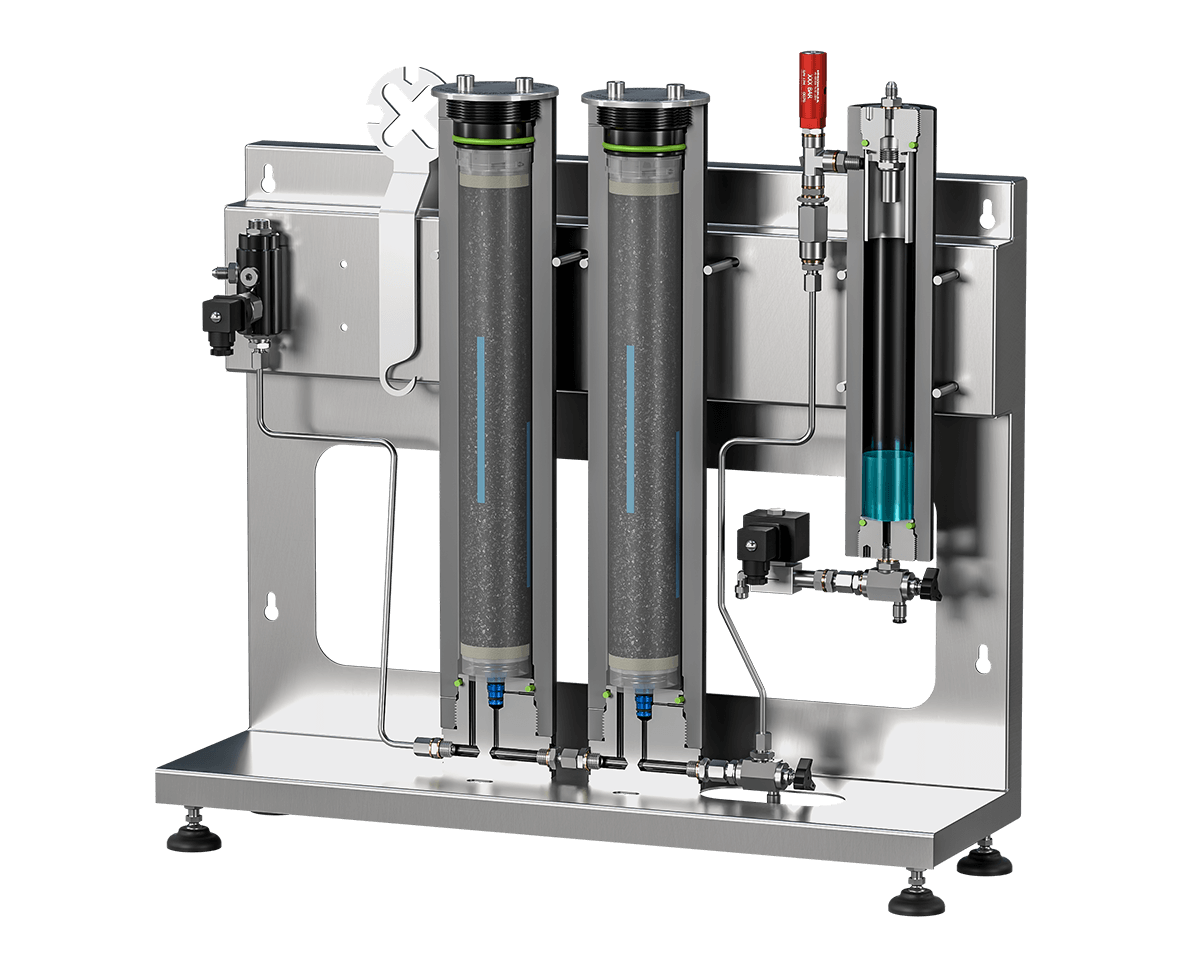

Sistema filtrante stand-alone con Hyperfilter
Il sistema filtrante, con cartuccia con carbone attivo, è montato su un supporto stand-alone ed è comprensivo di:
- Valvola di sicurezza (variabile in base alla richiesta del cliente)
- Valvola di mantenimento pressione
- Kit separatore e filtri Hyperfilter esterno
- Kit gambe
- Scarico automatico condensa. Rimuove l’acqua dal separatore intermedio e il separatore finale automaticamente durante il funzionamento (ogni 7 minuti).

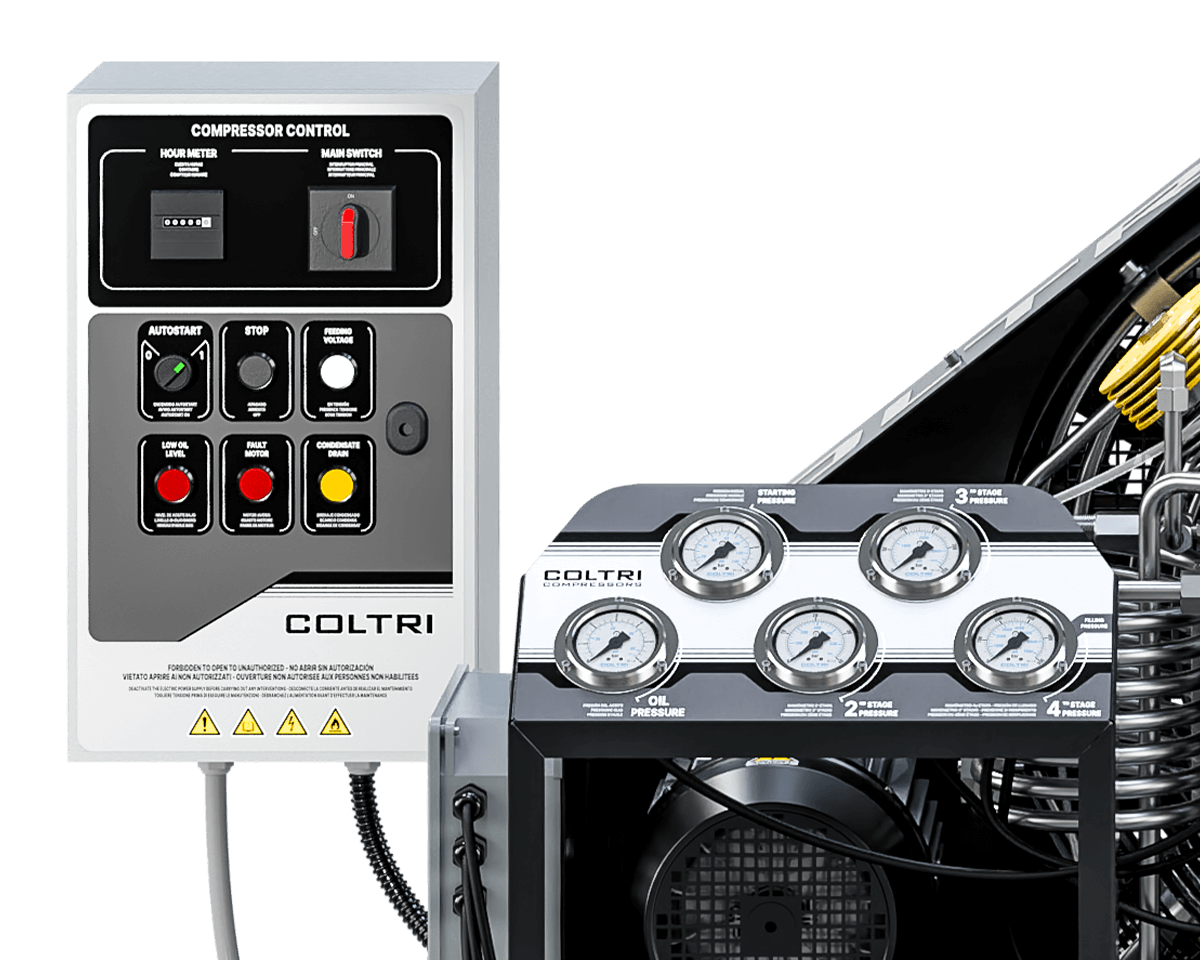

Controllo del compressore e sistema di scarico automatico della condensa
- Interruttore di protezione motore.
- Autostart a 40 bar isteresi.
- Trasformatore.
- Il pressostato ferma il compressore alla pressione finale.
- Drenaggio di tutti i separatori tra i singoli stadi e anche del separatore finale durante il funzionamento del compressore (intervallo di drenaggio standard ogni 15 minuti per un periodo di 6 secondi).
- Timer per dispositivo di scarico automatico della condensa.
- I manometri a pressione interstadio visualizzano la pressione di esercizio per i singoli stadi di compressione. Queste informazioni di pressione consentono di controllare la tenuta delle valvole (in entrata e in uscita) di ogni stadio e di identificare rapidamente le potenziali fonti di guasto.
I manometri di pressione interstadio sono montati nel telaio del compressore.
Dotazione standard
Doppio sistema filtrante Hyperfilter certificato PED
Sistema di separazione della condensa
Frame color Black RAL 9005
Dati tecnici
Tipologia di gas
Aria respirabile (EN 12021) – Elio – Azoto – Argon
Pressione di aspirazione
Da 2 a 5 bar
Pressione nominale
250 bar / 330 bar
Pressione di esercizio
232 bar / 300 bar
Massima pressione di esercizio
420 bar
Range di temperatura consentita
-10° C ÷ +40° C
Range di altitudine consentita
0 ÷ 1.500 m SLM
Inclinazione massima consentita
15°
Design
Cabinet insonorizzato con fonoassorbente
Tensione operativa, standard
400 V, 50 Hz
Altra tensione di esercizio
Su motore elettrico trifase a 60 hz la potenza (kW / Hp) aumenta del 20%.230 V, 50 Hz / 440 V, 60 Hz / 230 V, 60 Hz
Olio
Synthetic Coltri Oil ST 755
Intervallo di cambio dell’olio
1 anno / 1.000 h
Telaio
Acciaio – Colore Black RAL 9005 – Verniciatura a polvere – antigraffio
Compressore
Portata gruppo pompante
11 KW
Da 250 l/min a 620 l/min Da 15 m3/h a 37 m3/h Da 8.8 CFM a 21.9 CFM
15 KW
Da 280 l/min a 690 l/min Da 17 m3/h a 41.4 m3/h Da 9.9 CFM a 24.3 CFM
Sistema di purificazione
2 Hyperfilter a carbone attivo
Flusso d’aria di raffreddamento della ventola
11 KW
1.960 m3/h
15 KW
1.960 m3/h
Peso
Modello standard. Il peso e le dimensioni possono variare a seconda degli accessori.11 KW
225 kg496 lb
15 KW
225 kg495 lb

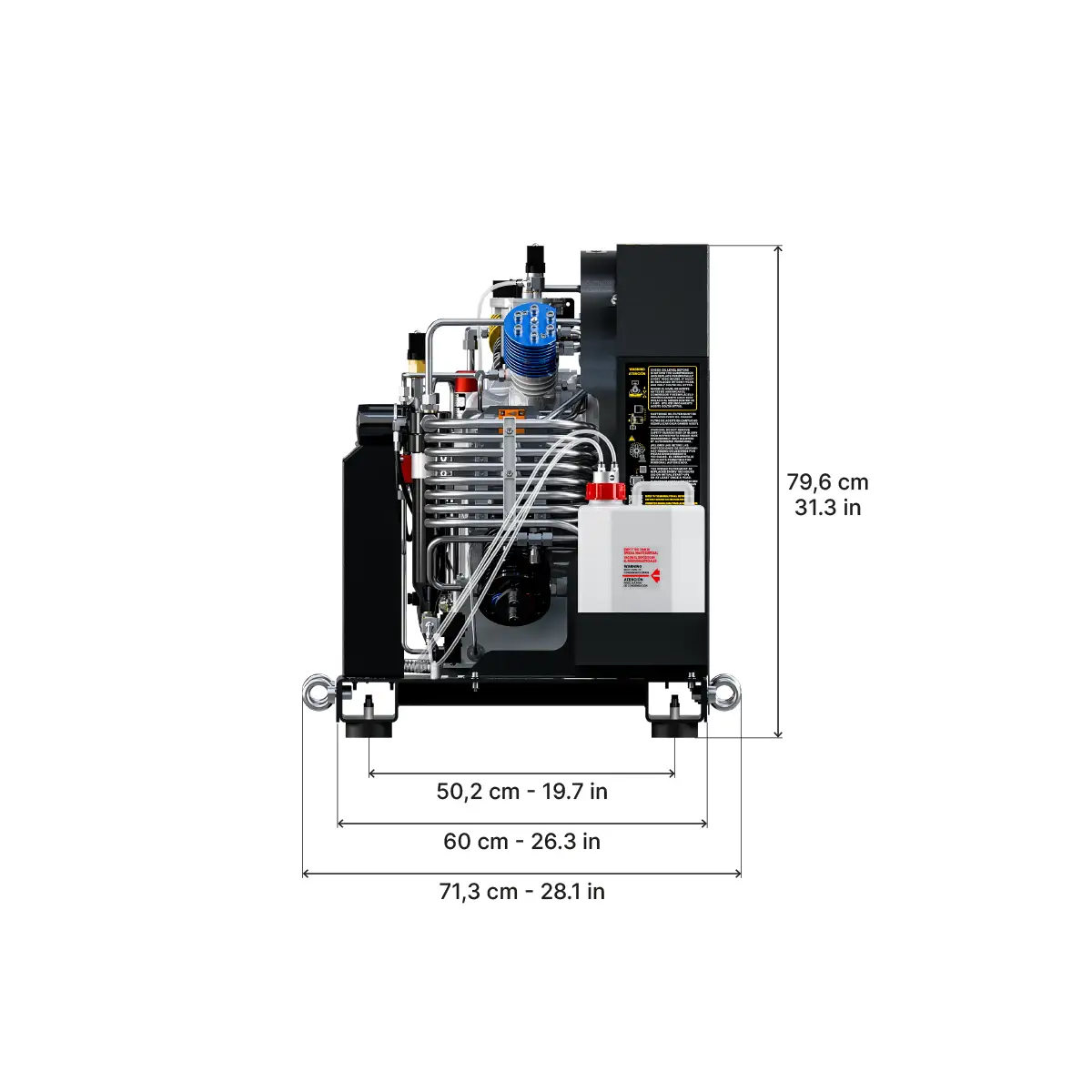

Dimensioni
(B x P x A)115 x 60 x 79,6 cm
45.3 x 23.6 x 31.3 in
Motore
Potenza
11 KW
11 kW15 Hp
15 KW
15 kW20 Hp
Tipologia di motore
11 KW
Elettrico trifase
15 KW
Elettrico trifase
Tensione operativa
Diverse tensioni / frequenze disponibili su richiesta11 KW
400 V, 50 Hz
15 KW
400 V, 50 Hz
Corrente nominale
11 KW
23 A
15 KW
31 A
Giri motore (RPM)
11 KW
2.910
15 KW
2.920
Classe di protezione
IP55 (TEFC)
I modelli disponibili di Ace VI Zero Loss
(Modelli non standard disponibili su richiesta)
Ace VII 11 kW Zero Loss
Portata: da 250 l/min a 620 l/min
Ace VII 15 kW Zero Loss
Portata: da 280 l/min a 690 l/min
